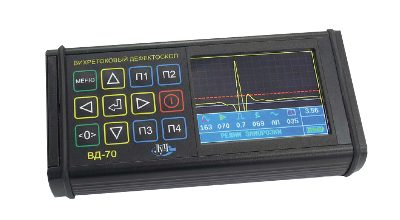

Вихретоковый дефектоскоп ВД-70 (по цене производителя)

По цене производителя

Вихретоковый дефектоскоп ВД-70 предназначен для контроля продукции из ферромагнитных и немагнитных металлов и сплавов на наличие поверхностных дефектов типа трещин, определения местоположения дефектов и оценки их глубины.



Основные технические характеристики:

    максимальная глубина обнаруживаемого дефекта
    (сталь, алюминиевые сплавы), мм

    от 0,3 *
    максимальный рабочий зазор, мм
    до 7 *
    минимальный радиус кривизны контролируемых изделий, мм
    от 12 *
    рабочая частота, кГц
    10...250
    размер рабочей части экрана, мм
    71x53
    диапазон рабочих температур, °С
    - 10 ... + 50
    электропитание:
    – аккумуляторное, В
    – сеть переменного тока, В; Гц

    3,7
    220; 50
    время непрерывной работы, час
    не менее 8
    степень защиты корпуса
    IP63
    габариты, мм
    не более 170x85x35
    масса, кг
    не более 0,5

    * - в зависимости от типа ВТП (вихретокового преобразователя)



Особенности вихретокового дефектоскопа ВД-70:

    • малые габариты;
    • аккумуляторное питание;
    • широкий ассортимент преобразователей;
    • индикация глубины дефекта в миллиметрах;
    • запоминание до 1000 изображений дефектов;
    • запоминание до 300 программ настроек прибора;
    • контроль грубых и необработанных поверхностей;
    • цветной дисплей с высокой разрешающей способностью;
    • прочный алюминиевый корпус для тяжелых условий эксплуатации;



Комплект поставки

    Комплект поставки(общая версия)
    Электронный блок
    1 шт.
    Преобразователь вихретоковый ПН-10-ТД-С-003
    1 шт.
    Соединительный кабель (ПЭВМ/электронный блок) 1 шт.
    Аккумуляторный блок (встроенный)  1 шт.
    Блок питания 1 шт.
    Образцы из комплекта КСОП 1 к-кт.
    Комплект фиксирующих насадок
    1 к-кт.*
    Программное обеспечение
    1 к-кт.
    Руководство по эксплуатации
    1 экз.
    Паспорт
    1 экз.
    Чехол для электронного блока 1 шт.*
    Сумка для переноски
    1 шт.

    *
    - по заказу потребителя


    Комплект поставки (локомотивная версия)
    Электронный блок
    1 шт.
    Преобразователь вихретоковый ПН-6-ТД-С-003
    1 шт.
    Преобразователь вихретоковый ПН-10-ТД-С-003
    1 шт.
    Соединительный кабель (ПЭВМ/электронный блок) 1 шт.
    Аккумуляторный блок (встроенный)  1 шт.
    Блок питания 1 шт.
    Стандартный образец СОП-2.001.70 1 шт.
    Программное обеспечение
    1 к-кт.
    Комплект фиксирующих насадок
    1 к-кт.
    Руководство по эксплуатации
    1 экз.
    Паспорт
    1 экз.
    Чехол для электронного блока 1 шт.
    Головные телефоны 1 шт.*
    Сумка для переноски
    1 шт.

    *
    - по заказу потребителя


    Комплект поставки (вагонная версия)
    Электронный блок
    1 шт.
    Преобразователь вихретоковый ПН-6-ТД-С-003
    1 шт.
    Преобразователь вихретоковый ПН-6-ТД-В-002
    1 шт.
    Преобразователь вихретоковый ПН-10-ТД-С-003
    1 шт.
    Соединительный кабель (ПЭВМ/электронный блок) 1 шт.
    Аккумуляторный блок (встроенный)  1 шт.
    Блок питания 1 шт.
    Стандартный образец СОП-2.001.70 1 шт.
    Комплект фиксирующих насадок
    1 к-кт.
    Программное обеспечение
    1 к-кт.
    Руководство по эксплуатации
    1 экз.
    Паспорт
    1 экз.
    Чехол для электронного блока 1 шт.*
    Головные телефоны 1 шт.*
    Сумка для переноски
    1 шт.

    *
    - по заказу потребителя


    Комплект поставки для депо ТР-2
    Электронный блок дефектоскопа ВД-70 (версия «Метрополитен» ЛИВЕ 415119.701.0000. ТР-2)
    1 шт.
    Комплект программного обеспечения: спецменю дефектоскопа – «Контроль деталей подвижного состава метрополитена всех серий и типов»
    1 шт.
    Образцы из комплекта КСОП
    1 к-кт.
    Кабель соединительный (ПЭВМ/электронный блок) 1 шт.
    Сетевой блок питания 1 шт.
    Чехол для электронного блока 1 шт.
    Сумка для переноски 1 шт.
    Программа и методика поверки
    1 экз.
    Дефектоскоп вихретоковый ВД-70. Руководство по эксплуатации. ЛИВЕ.415119.701.0000. ТР-2 РЭ
    1 экз.
    Дефектоскоп вихретоковый ВД-70. Паспорт. ЛИВЕ.415119.701.0000. ТР-2 ПС
    1 экз.
    Свидетельство о поверке
    1 экз.
    Преобразователь ПН-6-МЛ351 4 шт.
    Преобразователь ПН-10-МЛ349 4 шт.


    Комплект поставки для депо ТР-3
    Электронный блок дефектоскопа ВД-70 (версия «Метрополитен» ЛИВЕ 415119.701.0000. ТР-3)
    1 шт.
    Комплект программного обеспечения: спецменю дефектоскопа – «Контроль деталей подвижного состава метрополитена всех серий и типов»
    1 шт.
    Образцы из комплекта КСОП
    1 к-кт.
    Кабель соединительный (ПЭВМ/электронный блок) 1 шт.
    Сетевой блок питания 1 шт.
    Чехол для электронного блока 1 шт.
    Сумка для переноски 1 шт.
    Программа и методика поверки
    1 экз.
    Дефектоскоп вихретоковый ВД-70. Руководство по эксплуатации. ЛИВЕ.415119.701.0000. ТР-3 РЭ
    1 экз.
    Дефектоскоп вихретоковый ВД-70. Паспорт. ЛИВЕ.415119.701.0000. ТР-3 ПС
    1 экз.
    Свидетельство о поверке
    1 экз.
    Преобразователь ПН-6-МЛ351 8 шт.
    Преобразователь ПН-10-МЛ349 8 шт.



Программы к вихретоковому дефектоскопу ВД-70

    Программа к вихретоковому дефектоскопу ВД-70.
    Программа для связи дефектоскопа и компьютера. Позволяет записать в компьютер данные с дефектоскопа, распечатать протоколы проведенного контроля. Работает с операционными системами Windows 2000/ME/XP.
